Pokiaľ ide o nastavenie tieniacej miestnosti EMI (elektromagnetické rušenie), je rozhodujúce porozumenie požiadavkám na inštaláciu. Ako skúsený dodávateľ tieniaceho miestnosti EMI som bol svedkom z prvej ruky dôležitosť týchto požiadaviek pri zabezpečovaní efektívnosti a funkčnosti tieniacej miestnosti. V tomto blogu sa ponorím do kľúčových požiadaviek na inštaláciu pre tieniacu miestnosť EMI a poskytnem cenné poznatky pre tých, ktorí zvažujú takéto nastavenie.
Príprava stránok
Prvým krokom pri inštalácii tieniaceho miestnosti EMI je správna príprava miesta. Zahŕňa to hodnotenie miesta, kde bude miestnosť nainštalovaná, a vykonanie potrebných úprav, aby sa zabezpečilo, že spĺňa konkrétne požiadavky. Táto stránka by mala byť plochá, rovná a bez akýchkoľvek prekážok, ktoré by mohli zasahovať do procesu inštalácie. Okrem toho je dôležité zvážiť blízkosť zdrojov energie, vetracie systémy a ďalšie služby, ktoré budú potrebné na prevádzku tienenia.
Podlaha inštalačného miesta musí byť schopná podporovať hmotnosť tieniacej miestnosti a jej vybavenia. Ak podlaha nie je dostatočne silná, môže byť potrebné ďalšie posilnenie. To môže zahŕňať inštaláciu oceľových trámov alebo iných konštrukčných podpery na rovnomernú distribúciu hmotnosti. Je tiež dôležité zabezpečiť, aby bola podlaha pred inštaláciou čistá a suchá, aby sa zabránilo poškodeniu tieniacich materiálov.
Štrukturálne požiadavky
Štrukturálna integrita tieniacej miestnosti EMI je prvoradá pre jej výkon. Miestnosť by sa mala skonštruovať pomocou vysoko kvalitných materiálov, ktoré sú navrhnuté tak, aby zabezpečili efektívne elektromagnetické tienenie. Najbežnejšie materiály používané pre tieniace miestnosti EMI zahŕňajú oceľ, hliník a meď. Tieto materiály sú vybrané pre ich vynikajúcu vodivosť a schopnosť blokovať elektromagnetické vlny.

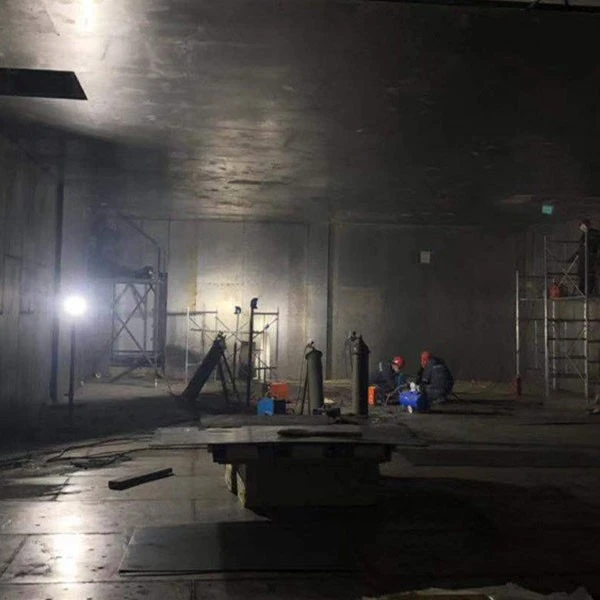

Steny, strop a podlaha tieniacej miestnosti by sa mali skonštruovať pomocou kontinuálneho kovového krytu, aby sa zabezpečila maximálna účinnosť tienenia. Splátky medzi panelmi by mali byť zvárané alebo priskrutkované k sebe, aby sa vytvorila bezproblémová bariéra. Akékoľvek otvory v kryte, ako sú dvere, okná a vetracie kanáliky, musia byť správne utesnené, aby sa zabránilo elektromagnetickému úniku.
Elektrické požiadavky
Správna elektrická inštalácia je nevyhnutná pre bezpečnú a efektívnu prevádzku tieniacej miestnosti EMI. Miestnosť by mala byť vybavená vyhradeným elektrickým obvodom na zabezpečenie stabilného napájacieho zdroja. Tento obvod by mal byť chránený ističom alebo poistkou, aby sa zabránilo preťaženiu a elektrickým požiarom.
Všetky elektrické zariadenia v tienkovej miestnosti by mali byť správne uzemnené, aby sa zabránilo elektrostatickému výboja a elektromagnetickému rušeniu. Uzemňovací systém by mal byť navrhnutý tak, aby poskytoval cestu s nízkou impedanciou na Zem, čím sa zabezpečilo, že akékoľvek elektrické náboje sa bezpečne rozptýlia.
Okrem uzemnenia môže tieniacu miestnosť vyžadovať ďalšie elektrické tienenie, aby sa zabránilo elektromagnetickému úniku. To sa dá dosiahnuť použitím tienených káblov, filtrov a iných elektrických komponentov. Tieto komponenty sú navrhnuté tak, aby blokovali elektromagnetické vlny a zabezpečili, aby elektrické signály v miestnosti neboli ovplyvnené vonkajším rušením.
Požiadavky na ventiláciu
Ventilácia je dôležitým faktorom pri inštalácii tieniacej miestnosti EMI. Miestnosť by mala byť vybavená ventilačným systémom, ktorý poskytuje čerstvý vzduch a odstraňuje teplo a vlhkosť. Ventilačný systém by mal byť navrhnutý tak, aby zabránil elektromagnetickému úniku a zabezpečil, aby kvalita vzduchu v miestnosti spĺňa požadované normy.
Ventilačné kanály by sa mali skonštruovať pomocou kovu alebo iných vodivých materiálov, aby sa zabezpečilo elektromagnetické tienenie. Potrubia by mali byť správne zapečatené, aby sa zabránilo akémukoľvek elektromagnetickému úniku. Okrem toho by mal byť ventilačný systém vybavený filtrami, aby sa odstránil prach, nečistoty a ďalšie kontaminanty zo vzduchu.
Požiadavky na dvere a okno
Dvere a okná izby EMI sú kritickými komponentmi, ktoré môžu ovplyvniť celkovú účinnosť tienenia. Dvere by mali byť navrhnuté tak, aby pri zatvorení zabezpečili tesné tesnenie, aby sa zabránilo elektromagnetickému úniku. Mali by byť vybavené tesneniami alebo inými tesniacimi materiálmi, aby sa zabezpečilo správne tesnenie.
Okná tieniacej miestnosti by mali byť tiež navrhnuté tak, aby poskytovali elektromagnetické tienenie. Môžu sa vyrábať pomocou špeciálneho skla alebo iných priehľadných materiálov, ktoré sú potiahnuté vodivým filmom. Tieto materiály sú navrhnuté tak, aby blokovali elektromagnetické vlny, pričom umožňujú prejsť viditeľným svetlom.
Testovanie a certifikácia
Po inštalácii tienenia EMI je dôležité vykonať dôkladné testovanie, aby sa zabezpečilo, že spĺňa požadované štandardy účinnosti tienenia. Testovanie by malo byť vykonané kvalifikovaným testovacím laboratóriom pomocou špecializovaného vybavenia. Výsledky testovania by mali byť zdokumentované a certifikované, aby sa zabezpečilo uistenie, že tieňová miestnosť funguje správne.
Existuje niekoľko medzinárodných štandardov a nariadení, ktoré riadia výkonnosť tieniacich miestností EMI, ako sú MIL-STD-461, IEC 61000 a EN 50147. Tieto normy určujú minimálne požiadavky na efektívnosť tienenia pre rôzne frekvenčné rozsahy a aplikácie. Je dôležité zabezpečiť, aby tieňovacia miestnosť dodržiavala tieto normy, aby vyhovovala potrebám vašej konkrétnej aplikácie.
Záver
Inštalácia tieniaceho miestnosti EMI si vyžaduje starostlivé plánovanie a pozornosť detailom. Pochopením požiadaviek na inštaláciu a dodržiavaním osvedčených postupov uvedených v tomto blogu si môžete zabezpečiť, aby vaša tieňovacia miestnosť poskytla efektívne elektromagnetické tienenie a spĺňa potreby vašej konkrétnej aplikácie.
Ako popredný dodávateľ tienenia EMI, máme odborné znalosti a skúsenosti, ktoré vám poskytnú kvalitné tieniace riešenia, ktoré sú prispôsobené vašim konkrétnym požiadavkám. Či potrebujete aZváraná tieňová miestnosťpre laboratórium, aLaboratóriumna elektrické testovanie alebo aZváracia izbaPre priemyselné aplikácie vám môžeme pomôcť.
Ak máte záujem dozvedieť sa viac o našich produktoch EMI Shielding Room alebo máte akékoľvek otázky týkajúce sa požiadaviek na inštaláciu, neváhajte nás kontaktovať. Náš tím expertov vám rád pomôže a poskytne vám informácie, ktoré potrebujete, aby ste urobili informované rozhodnutie.
Odkazy
- MIL-STD-461, „Požiadavky na riadenie vlastností elektromagnetického rušenia subsystémov a zariadení“.
- IEC 61000, „Elektromagnetická kompatibilita (EMC)“.
- EN 50147, „Elektromagnetické skríningové miestnosti - výkonnostné požiadavky a testovacie metódy“.
